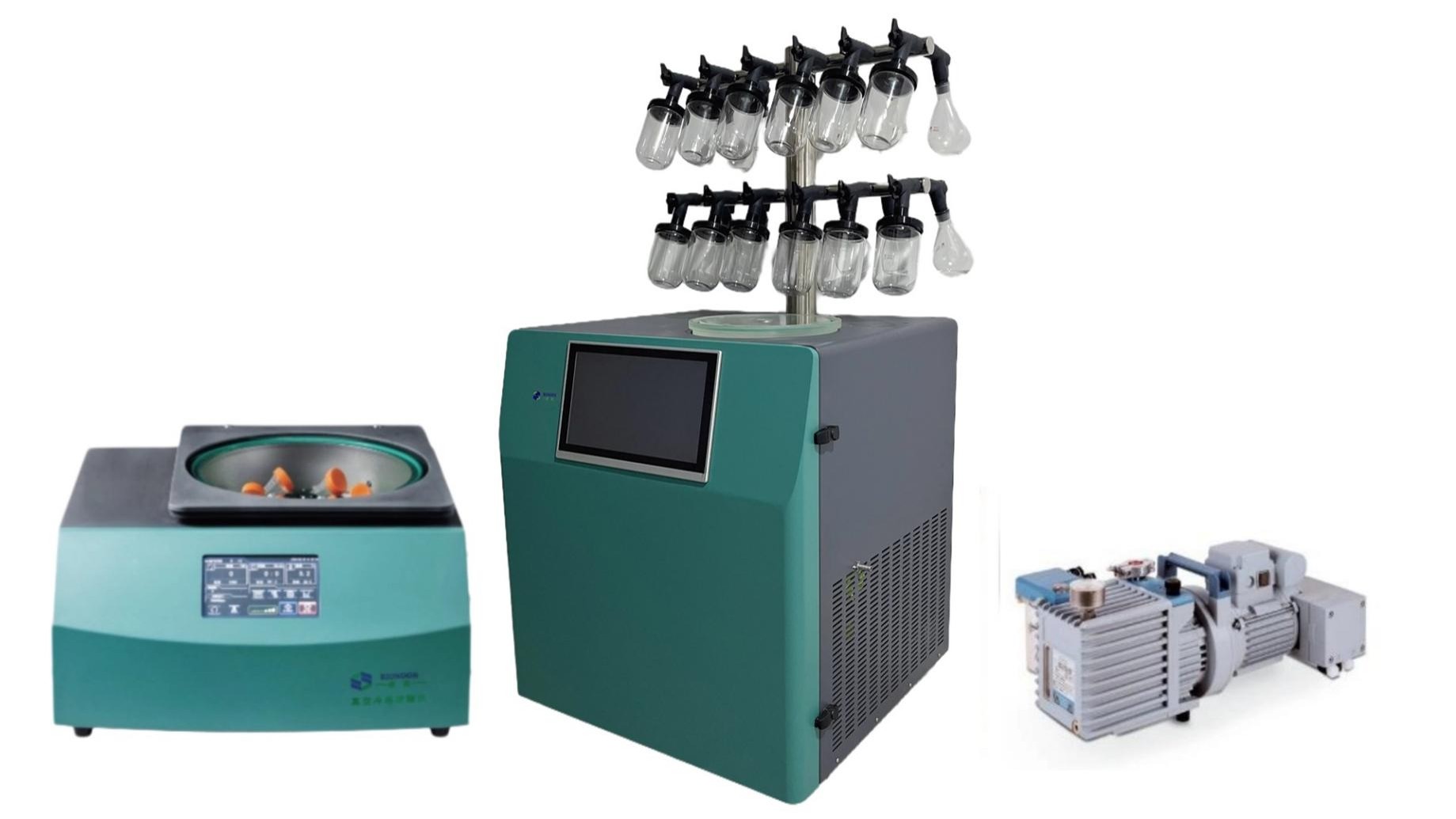

真空冷凍濃縮凍干一體機 Bionoon VAC-LG

一、產品說明

上海般諾生物科技有限公司生產的Bionoon VAC-LG真空冷凍濃縮凍干一體機，一套儀器解決濃縮凍干雙重需求，兼具高通量樣品真空濃縮與大體積樣品冷凍干燥雙重優勢，適用范圍廣，能解決熱敏性樣品濃縮、通用實驗室樣品濃縮及凍干?？蓾M足RNA/DNA、蛋白質等熱敏性樣品低溫濃縮需求，同時也可以滿足常溫濃縮需求，溫控范圍廣，擁有專利認證【除霜蓋及真空冷凍離心濃縮儀 專利號：ZL 2023 2 0676674.8】，使用時可根據樣品量選配不同型號的轉子及EP管、玻璃試管、各種離心管、色譜瓶、離心瓶或96孔板等。

該設備基于真空環境下溶劑沸點降低的原理，通過離心力防止樣品暴沸與交叉污染，實現溫和、快速的低溫濃縮。其緊湊的模塊化設計不僅節省了寶貴的實驗室空間，更使操作流程簡便易行，用戶可通過觸摸屏輕松設定和調用多種程序。

二、工作流程：

冷凍研磨儀把需要的樣品研磨粉碎→加入所需試劑→水浴鍋→冷凍離心機/渦旋震蕩器樣品混勻分離→加入制冰機雪花冰冷卻樣品→離心濃縮樣品或者凍干機凍干樣品→全自動核酸提取純化儀分析樣品。

三、應用領域

適用于對細菌、多肽樣品、微生物菌種的保藏等樣品的處理。

⊙寡聚合物和肽

⊙RNA/DNA研究

⊙ADMET（藥物代謝研究）

⊙藥物分析、藥物化學

⊙有機底物的合成和分離

⊙Clinical diagnostics 臨床診斷

⊙蛋白質結晶學

⊙通用實驗室濃縮

四、產品特點

1.  一套儀器解決濃縮凍干雙重需求；

2.  兼具高通量小體積樣品真空濃縮與大體積樣品冷凍干燥雙重優勢；

3.  整套儀器自動化程度高，電子泄壓，一鍵啟停；

4.  冷凍款，支持低溫濃縮，系統可控制加熱器及制冷壓縮機，濃縮儀腔體溫度-10～100℃，設置精度為0.1℃，有效保護熱敏性生物樣品；

5.  內置32組程序自定義，其中含5段多步驟程序設定，每個程序控溫梯度≥40步，可根據不同樣品，任意調用，包括可設置梯度溫度、加熱/降溫時間、真空度設定、整個過程梯度的運行時間；

6.  內置式真空延遲功能，在轉速達到預設值后再抽真空，有效保護樣品，防爆沸飛濺；

7.  快插式轉子設計，能快速跟換不同轉子，轉子一體成型無焊點；

8.  雙層加熱高透鋼化玻璃蓋，便于觀察蒸發情況；

9.  可兼容轉子容量： 184*1.5ml/2ml; 132*1.5/2ml；72*5ml；24*15ml；12*50ml；8*100ml；4*250ml，2*96孔板；

10.  除霜模式：電熱化霜，一鍵化霜功能，可任意修改除霜時間；

11.  凍干機采用PLC控制，觸摸屏顯示，顯示冷阱溫度，設置時間，總運行時間，除霜時間，一鍵啟動；

12.  標配凍干終點判斷系統；在不打開樣品倉的狀態下了解到樣品是否還有升華，來判斷樣品是否凍干，可不取出樣品進行判斷干燥情況，保證了樣品不會因為失去真空出現凍融現象導致樣品損壞。

13.  溶液檢測感應報警裝置，保障第二次使用時主機內部無溶液，并有液體時禁止操作任何步驟防止誤操作導致樣品污染或損壞；

14.  系統斷電重啟樣品保護功能，保證在斷電≤5分鐘來電且冷阱溫度≤0℃，則系統將進行自動重啟繼續進行樣品凍干，保證樣品的正常凍干；

15.  共晶點測量：測定凍干樣品共晶點，實現凍干工藝優化；

16.  濃縮儀快速停機功能：先自動釋放真空，向腔體內倒入空氣或惰性氣體，直到保護壓力后停止轉子轉動。30秒內可完成停機過程；顯示屏在完成濃縮后會提示告知濃縮已完成；

?控制系統：智能控制，觸屏顯示。

1.  超大觸屏顯示：標配10英寸彩色觸摸屏，可呈現不同發光模式、亮度，觸屏靈敏，PLC控制系統操作方便，可實時顯示冷阱溫度、真空度、樣品溫度、凍干時間、真空泵換油提醒、儀器運行時間記錄、分段時間，真空度等，遠處即可觀察設備狀態，顯示故障代碼、操作手冊、操作視頻、一鍵除霜控制、凍干終點控制；

2.  全自動除霜及排水：熱氣除霜及電熱除霜雙重模式，可自動除霜，自動排水，有效縮短化霜周期，降低能耗，當開啟制冷時，排水閥將自行關閉密閉。

3.  自動泄真空：實驗結束后可自動泄真空，可接過濾器或者通氮氣，以保證樣品的潔凈度。

4.  數據管理：自動記錄凍干過程中的關鍵參數，支持以表格或圖表形式實時查看、歷史查詢以及外部存儲，支持通過USB或以太網傳輸數據。

5.  智能設置：可顯示溫度、真空度、診斷代碼、除霜控制，顯示器設置，包括亮度、觸屏聲音、屏幕關閉。用戶根據需求可選配梯度真空度功能。

6.  安全保障：具備斷電后自動保存凍干數據的功能，同時，內置安全鎖，防止誤操作修改預設的凍干程序及系統參數，確保實驗安全。

7.  遠程控制：采用WIFI，物聯網技術，配合手機APP，可實現遠程實時監控、操控儀器，并且傳輸故障報警至手機端，可在手機APP調節整機內部真空度調節范圍：0～200Pa 或更寬;實現遠程對主機進行提前的冷阱制冷。

8.  多國語言：可設置多國語言、時間、時區、溫度、真空度（mBar,Pa).

9.  系統升級：可根據客戶需求，對軟件系統升級，硬件可擴展。

10.  終點檢測系統：可選配樣品干燥終點檢測系統。

?整體性能：集成式設計，功能強大。

1.  集成式設計：結構緊湊，插電即用，節省實驗室空間。

2.  可打開式前門：卡扣設計輕松開關前置面板，方便觀察真空泵狀態及定期清潔制冷系統。

3.  耐腐蝕冷阱：一體成型冷阱腔，耐有機溶劑，耐腐蝕。

4.  豐富可選配件：包括定制掛瓶架、不同規格的橡膠閥、玻璃瓶和抽氣嘴，以適應各種實驗需求。

?真空系統：真空可控，智能保護。

1. 智能保護系統：冷阱溫度未達設定值時，真空泵不啟動，保護儀器。

2. 油霧過濾器：有效減少油霧污染，保持環境清潔。

3. 防油倒吸閥(選配)：全自動真空壓差閥防止油倒吸，確保系統穩定。

?制冷系統：快速制冷，數據可見。

1. 高性能壓縮機：選用高質量的進口壓縮機，確保系統穩定運行，效率高，智能可控。

2. 混合制冷技術： 自主研發混合制冷技術，溫度更低，更穩定。

3. 盤管式設計：內置式盤管設計，顯示溫度和實際溫度一致，捕水能力更佳。

4. 快速制冷：采用單獨工質單級自復疊制冷系統，提供高效的制冷能力，保證運行安全且易于維護。

4. 多種溫度可選：-65℃、-90℃、-110℃，多種溫度可選。

?干燥室：透明密封，防腐可靠。

1. 單獨的控制橡膠閥：每個凍干瓶都有單獨的控制橡膠閥，在捕水器總冰量下，可持續運行。

2. 可充干燥惰性氣體：配置充氣閥，可充干燥惰性氣體。

五、主要技術參數

【干燥部分】

1. 一體成型直立式不銹鋼盤管大開口設計（PTFE涂層）冷阱，一體成型直立式不銹鋼盤管大開口設計（PTFE涂層）冷阱，直徑≥30cm，冷凝盤管暴露于冷阱內；

2. 空載冷阱溫度：標配-65℃，選配-90℃/-110℃；

3. 凝冰量：15L/批；

4. 冷阱尺寸：300*320mm

5. 冷阱容積：25L；

6. 凝冰效率：10L/24H;

7. 壓縮機馬力：1.1 HP;

8. 壓縮機數量：1~2個；

9. 除霜模式：電除霜，熱氣除霜；

10. 平均化霜時間：＜20min;

11. 真空泵：4L/S;

12. 高精度皮拉尼真空計，真空度顯示范圍0～500pa或更寬,保證真空度的準確性，并可實時調節真空度，設置范圍：0～500Pa或更寬；

13. 極限真空度：1pa/0.01mbar；

14. 雙層水平多歧管架：1個，

15. 不銹鋼多歧管：24閥；

16. 可掛瓶數：24個（廣口瓶與茄型瓶可選）；

17. 有效凍干面積≥0.38㎡，凍干倉雙倉同時使用，耐腐蝕透明干燥倉1套和耐腐蝕壓蓋加熱干燥倉1套有單獨的設計，并可同時使用，滿足多種樣品的不同凍干需求；小容量凍干瓶，容量≥300ml，大容量凍干瓶，容量≥600ml；

18. 主機外形尺寸800x770x1570mm（含T型架）；

19. 整機能耗：1500W(單壓縮機）/2200W（雙壓縮機）；

20. 電源：220V，50Hz .

【濃縮部分】

1.  冷凍款，支持低溫濃縮，系統可控制加熱器及制冷壓縮機，濃縮儀腔體溫度-10～100℃，設置精度為0.1℃，有效保護熱敏性生物樣品；

2.  7英寸高清彩色液晶觸摸觸摸屏顯示：設備運行狀況，程序組號、設定及實際轉速，設定及實際溫度，設定時間及運行時間，一鍵操作可在主機離心過程中不停機清晰觀察樣品的濃縮過程，可呈現不同的顏色，發光模式，亮度，以顯示不同的操作狀態,遠處即可觀察設備狀態。

3.  一鍵啟動功能，整個流程一氣呵成，自動化程度高。

4.  內置式真空延遲功能，在轉速達到預設值后再抽真空，有效保護樣品，防飛濺。

5.  免維護感應電機，電磁驅動離心系統，噪聲小，免維護。

6.  快插式轉子設計，能快速跟換不同轉子，轉子一體成型無焊點。

7.  防化學腐蝕離心腔為鋁合金一體成型，R角圓弧設計，無死角，便于清洗。

8.  采用電子壓力傳感器，數值顯示更精細準確，自動真空釋放，操作簡便安全，具備自動開關功能。

9.  高透鋼化玻璃蓋，便于觀察蒸發情況。

10.  電磁門鎖，可防止運行過程中認為誤操作開蓋。

11.  轉速(r/min）:0~2500。

12.  可兼容轉子容量： 184*1.5ml/2ml; 132*1.5/2ml；72*5ml；24*15ml；12*50ml；8*100ml；4*250ml，2*96孔板。

13.  離心力：590Xg。

14.  控制精度：±0.1℃。

15.  定時范圍：0~99h59min。

16.  標配皮拉尼真空傳感器，真空度可調節范圍：0～2500Pa或更寬。

17.  全自動開蓋方式一鍵啟動開蓋，并配有紅外加熱（非電加熱）系統輔助加熱。

18.  極限真空值：＜10pa。

19.  噪音：≤60dB(A)。

20.  總功率：1200W。

21.  樣品腔預冷功能：有。

22.  離心成像功能：有，能夠?qū)崿F(xiàn)在不停機的情況下觀察樣品濃縮情況。

23.  電源：AC220V 50Hz/60Hz 10A。

24.  外型尺寸（L*D*H)：550*560*240。

25.  可配備抗化學腐蝕真空泵使用。

26.  生產廠家擁有ISO9001，CE，AAA級信用企業等認證資質。

六、配置清單

1. 大型耐腐蝕透明干燥室1套
2. 防有機溶劑腐蝕壓蓋三層加熱隔板凍干倉1套
3. 離心濃縮主機（標配內置樣品成像系統；復合型轉子3套） 1套
4. 分子雜交泵（含4L泵油、雙濾芯油霧過濾器 1個）1套
5. 全自動核酸提取純化儀1套
6. 冷凍研磨儀2套
7. 冷凍離心機1臺
8. 渦旋震蕩器1臺
9. 制冰機1臺
10. 6孔雙列水浴鍋1套
11. 小容量凍干瓶4套
12. 大容量凍干瓶4套
13. 不銹鋼多岐管1套
14. 共晶點測量系統1套
15. 高效密封凍干閥：24閥
16. 廣口瓶/茄型瓶：24個
17. 離心濃縮主機（標配內置樣品成像系統） 1套
18. 復合型轉子3套
19. 說明書、合格證、保修卡 1套
